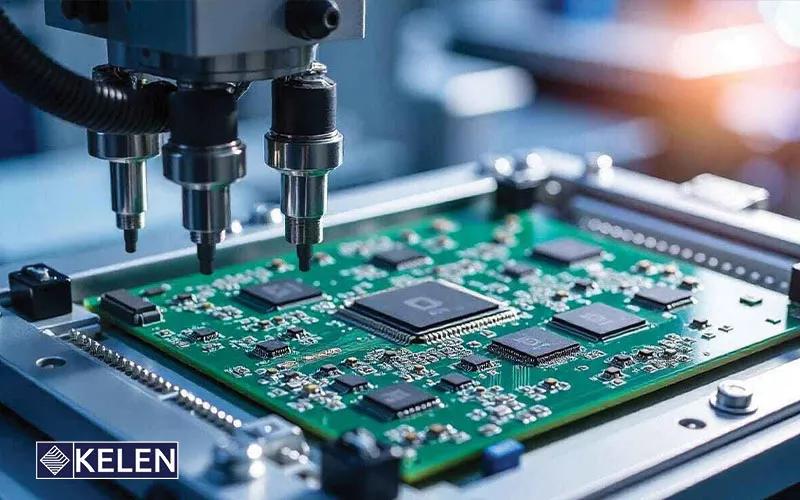

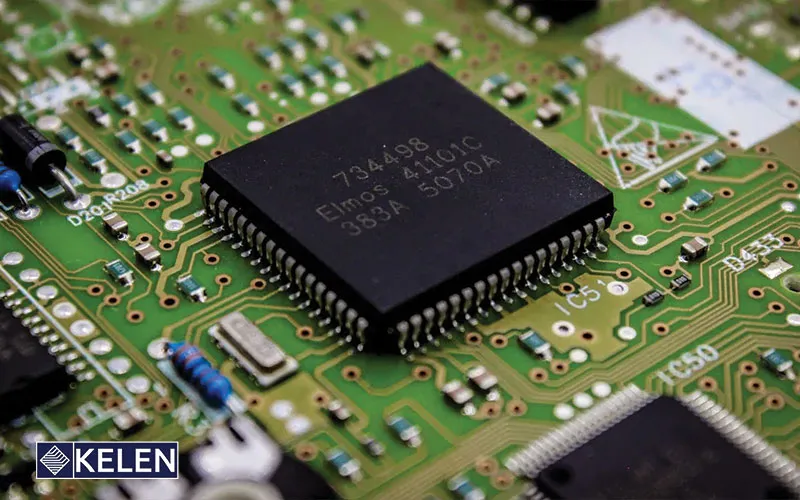

آشنایی با مراحل چاپ برد مدار چاپی PCB
فرآیند تولید برد مدار چاپی (PCB) ویک عملیات پیچیده و دقیق است که نیاز به دانش فنی بالا و تجهیزات پیشرفته دارد. در Kelenco Electronics, ما مراحل چاپ برد مدار چاپی PCB را با دقت بالا مدیریت میکنیم تا هر برد مدار چاپی نهایی بهطور بینقص بازتابدهنده طراحی اولیه باشد. در این مقاله، مراحل تولید برد مدار چاپی (PCB) از طراحی تا تولید را بررسی خواهیم کرد.
مرحله طراحی و برنامهریزی (Pre-production)
فرآیند تولید برد مدار چاپی (PCB) با طراحی و برنامهریزی آغاز میشود. در این مرحله، مهندسان با استفاده از نرمافزارهای تخصصی طراحی PCB نقشههای شماتیک را به طرح فیزیکی تبدیل میکنند. طراحی شامل تعیین ابعاد برد، تعداد لایهها، جانمایی قطعات و مسیریابی ارتباطات است. این مرحله بهدقت از نظر مدیریت حرارتی، کاهش نویز الکترومغناطیسی و بهینهسازی فضا مورد توجه قرار میگیرد.
پس از تکمیل طراحی، فایلهای Gerber تهیه میشوند که استاندارد صنعتی برای تولید PCB هستند. این فایلها شامل اطلاعات دقیق درباره هر لایه برد، موقعیت سوراخها، ماسک لحیم و لایه اعلان میباشد.
تهیه مواد اولیه و آمادهسازی
انتخاب مواد اولیه مناسب، از جمله لامینیتهای FR-4 و ورقهای مسی با ضخامتهای مختلف، برای ساخت برد مدار چاپی (PCB) بسیار مهم است. این مواد بر اساس نیاز پروژه انتخاب میشوند و برای بردهای خاص، مواد انعطافپذیر مانند پلیایمید استفاده میشود. آمادهسازی مواد شامل برش ورقها و تمیز کردن سطح مس از هرگونه آلودگی است.
چاپ و انتقال طرح
در این مرحله، طرح مدار بر روی برد منتقل میشود. یکی از رایجترین روشها برای این کار، استفاده از فتورزیست حساس به نور است. این لایه حساس به نور، پس از قرار گرفتن در معرض نور فرابنفش، مناطقی که قرار است باقی بمانند را محافظت میکند.
حکاکی و ایجاد مسیرهای مسی
در مرحله حکاکی، مس از مناطق غیرضروری حذف میشود تا الگوی مدار بر روی برد شکل گیرد. محلولهای شیمیایی مختلف برای این کار استفاده میشود. دقت در این مرحله برای حفظ یکپارچگی خطوط و فاصلهها بسیار اهمیت دارد.
مته کاری و ایجاد سوراخ ها
برای نصب قطعات through-hole و اتصال بین لایهها، سوراخهایی با دقت بالا با استفاده از ماشینهای CNC ایجاد میشوند. کیفیت این سوراخها برای عملکرد صحیح برد بسیار مهم است.
فلزکاری و آبکاری
سوراخها برای ایجاد اتصال الکتریکی بین لایهها آبکاری میشوند. این فرآیند معمولاً با استفاده از روش الکترولسی انجام میشود که در آن لایه نازکی از مس بر دیواره سوراخها رسوب میکند.
اعمال ماسک لحیم و اعلان
ماسک لحیم لایهای پلیمری است که برای محافظت از مس در برابر اکسیداسیون و جلوگیری از اتصال کوتاه در مناطق غیرضروری استفاده میشود. لایه اعلان که شامل علائم شناسایی قطعات است، به مونتاژ و عیبیابی کمک میکند.
پرداخت سطح و پوشش های نهایی
انتخاب پوشش سطحی نهایی بسته به کاربرد برد متفاوت است. پوششهای رایج شامل HASL و ENIG میباشند که هرکدام مزایا و معایب خاص خود را دارند.
برش و شکل دهی نهایی
بردها به ابعاد نهایی برش داده میشوند و دقت ابعادی و کیفیت لبهها کنترل میشود.
بازرسی نهایی و تست
قبل از ارسال برد برای مونتاژ، بازرسی نهایی برای اطمینان از کیفیت محصول انجام میشود. این بازرسی شامل بررسی ابعاد، کیفیت سوراخها و تستهای الکتریکی برای شناسایی مشکلات احتمالی است.

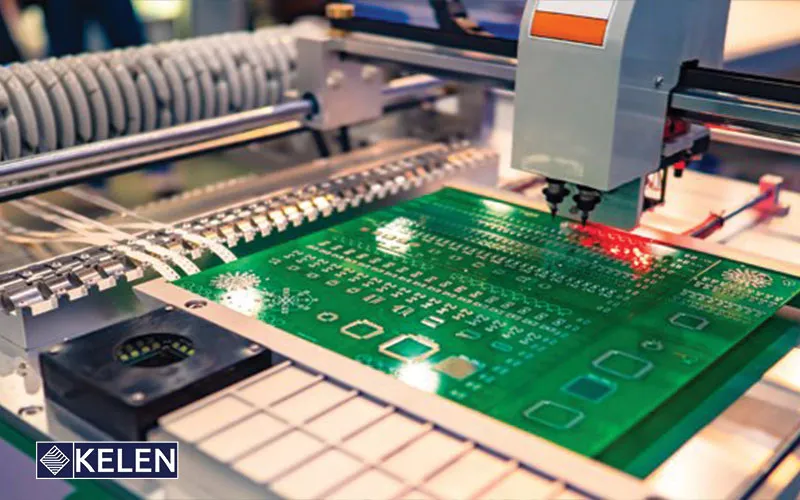

مزایای فرآیند تولید برد مدار چاپی (PCB)
استفاده از فرآیندهای استاندارد در تولید PCB مزایای زیادی دارد، از جمله کیفیت یکنواخت در تولید انبوه و امکان تولید بردهای پیچیده با تراکم بالا. این فرآیند امکان استفاده از مواد مختلف و پوششهای سطحی متنوع را برای کاربردهای خاص فراهم میآورد.
معایب و چالشها
با این حال، هزینههای بالا برای راهاندازی خطوط تولید، نیاز به تجهیزات تخصصی و نیروی انسانی ماهر از چالشهای اصلی این فرآیند هستند. زمان تولید طولانی، به ویژه برای نمونههای اولیه، از دیگر محدودیتهاست.
کاربردهای گسترده بردهای مدار چاپی (PCB)
بردهای PCB در انواع دستگاههای الکترونیکی، از جمله گجتهای مصرفی، دستگاههای پزشکی و تجهیزات نظامی استفاده میشوند. طراحی انعطافپذیر و قابلیت تولید بردهای متنوع باعث شده است که PCB جزء لاینفک دنیای الکترونیک مدرن باشد.
سفارش چاپ برد مدار چاپی با Kelenco.ir
Kelenco Electronics با ارائه خدمات کامل از طراحی تا تولید، بهترین راهحلها برای چاپ برد مدار چاپی (PCB) فراهم میکند. برای مشاوره رایگان و دریافت بهترین قیمت، همین حالا با ما تماس بگیرید.
روند پیشرفته تولید PCB و مراحل چاپ برد مدار چاپی PCB
امروزه، فناوریهای نوینی در تولید برد مدار چاپی (PCB) به کار گرفته میشود که امکان ساخت بردهای پیچیدهتر و با ویژگیهای پیشرفتهتر را فراهم میکند. یکی از این فناوریها تصویربرداری لیزری مستقیم است که دقت و سرعت بالایی را در مراحل انتقال طرح مدار به برد فراهم میآورد.
همچنین، استفاده از فناوریهای۳ D و تکنولوژیهای لایهسازی پیشرفته برای ساخت بردهای سهبعدی و انعطافپذیر، به ویژه در صنایع پزشکی و الکترونیک مصرفی، به طور چشمگیری در حال رشد است. این فناوریها باعث میشوند که تولید PCB با کیفیتتر و سریعتر انجام گیرد و امکان ایجاد بردهای با پیچیدگیهای بیشتر فراهم آید.
تاثیر انتخاب مواد اولیه در کیفیت PCB
انتخاب مواد اولیه برای ساخت برد مدار چاپی (PCB) تاثیر زیادی بر کیفیت نهایی محصول دارد. استفاده از لامینیتهای با کیفیت بالا مانند FR-4 و پلی ایمید در کنار ورقهای مسی با ضخامتهای استاندارد و خاص، موجب افزایش پایداری و عملکرد برد در شرایط مختلف میشود. مواد پایه و پوششهای فلزی که بر روی برد اعمال میشوند، در افزایش مقاومت در برابر اکسیداسیون و ارتقاء کیفیت لحیمکاری نقش مهمی دارند.
انتخاب صحیح مواد اولیه نه تنها به طول عمر برد کمک میکند، بلکه میتواند بر قابلیت اطمینان عملکرد آن نیز تأثیرگذار باشد، بهویژه در شرایط محیطی سخت یا در کاربردهای حساس مانند تجهیزات پزشکی و نظامی.
