چاپ PCB: راهنمای کامل و اصولی برای سفارش تولید برد مدار چاپی

چاپ PCB چیست؟

چاپ PCB یا برد مدار چاپی (Printed Circuit Board)  یکی از ارکان اصلی و حیاتی در صنعت الکترونیک است. این بردها معمولاً به عنوان پایه ‌ای برای اتصال و پشتیبانی از قطعات الکترونیکی مختلف مورد استفاده قرار می ‌گیرند. در واقع، PCBها نقش مهمی در اتصالات الکتریکی و الکترونیکی دستگاه ‌ها و تجهیزات دارند و بدون آن‌ها بسیاری از تکنولوژی ‌های امروزی نمی ‌توانستند وجود داشته باشند.

چاپ PCB به فرایندی گفته می ‌شود که در آن، مسیرهای الکتریکی بر روی سطح یک برد مدار قرار می ‌گیرند. این فرایند به روش ‌های مختلفی انجام می ‌شود که در ادامه به آن‌ ها خواهیم پرداخت. در این فرایند ابتدا بردی از جنس مواد عایق مانند فایبرگلاس یا پلاستیک به عنوان بستر یا پایه انتخاب می ‌شود. سپس با استفاده از روش ‌های مختلف چاپ، مسیرهای الکتریکی که معمولاً از جنس مس هستند، بر روی برد قرار می ‌گیرند. این مسیرها برای اتصال اجزای مختلف الکترونیکی مانند مقاومت‌ ها، خازن‌ ها، ترانزیستورها و … استفاده می‌شوند.

شرکت کارنو الکترونیک نصیر یکی از پیشگامان در ارائه خدمات چاپ PCB است. این شرکت با استفاده از تکنولوژی‌های پیشرفته و تجربه‌ی فراوان در این زمینه، توانسته است محصولات با کیفیتی را برای صنایع مختلف تولید کند. کارنو الکترونیک نصیر به عنوان یکی از معتبرترین شرکت‌ها در صنعت چاپ PCB در ایران شناخته می‌شود و توانسته به بسیاری از پروژه‌های بزرگ و کوچک در این حوزه خدمت رسانی کند.

چرا چاپ PCB مهم است؟

چاپ PCB نه تنها از نظر فنی اهمیت دارد بلکه به دلیل تأثیر آن بر روی هزینه‌ها، کیفیت محصولات و کارایی آن‌ها در صنایع مختلف، نقش کلیدی ایفا می‌کند. از گوشی‌های هوشمند گرفته تا تجهیزات پزشکی و خودروها، همه به نوعی از این بردها استفاده می‌کنند.

هدف این مقاله ارائه یک نگاه جامع و کامل به فرایند چاپ PCB، انواع مختلف آن، و کاربردهای گسترده‌ای است که این تکنولوژی در صنایع مختلف دارد. در ادامه، به بررسی جزئیات مختلف این فرآیند و مراحل انجام آن خواهیم پرداخت.

فرآیند چاپ PCB:  مراحل و نکات کلیدی

فرآیند چاپ PCB یک سری مراحل پیچیده است که نیاز به دقت، تخصص و تجهیزات پیشرفته دارد. در این بخش، به بررسی مراحل اصلی این فرایند خواهیم پرداخت و نکات کلیدی که باید در هر مرحله رعایت شود را بررسی می‌کنیم.

طراحی مدار و انتخاب مواد

اولین قدم در فرآیند چاپ PCB، طراحی مدار است. در این مرحله، مهندسین و طراحان با استفاده از نرم‌افزارهای طراحی مانندEagle  یا Altium Designer  مدارهای مورد نظر خود را طراحی می‌ کنند. طراحی دقیق مدار به این دلیل اهمیت دارد که هر اشتباه در این مرحله می ‌تواند منجر به مشکلات جدی در عملکرد نهایی برد شود.

پس از طراحی، انتخاب مواد مناسب برای ساخت برد اهمیت زیادی دارد. مواد پایه معمولا فایبرگلاس یا پلاستیک هستند که برای ایجاد مقاومت در برابر فشار و دمای بالا طراحی شده‌اند.

چاپ لایه‌ های مسی

در این مرحله، لایه‌ های مسی بر روی سطح برد قرار می ‌گیرند. این لایه ‌ها نقش اصلی در ایجاد مسیرهای الکتریکی برد دارند. برای چاپ مس، از روش ‌هایی مانند روش فتوسنتزی یا روش تراشیدن لیزری استفاده می ‌شود. این لایه‌ ها سپس با استفاده از دستگاه‌ های خاصی به مدارهایی که طراحی شده ‌اند تبدیل می ‌شوند.

تست و بررسی کیفیت

پس از ساخت و چاپ لایه ‌های مسی، برد باید آزمایش شود تا مطمئن شویم که همه مسیرها به درستی متصل شده ‌اند و هیچ نقصی در عملکرد آن وجود ندارد. برای این کار از دستگاه ‌های تست خودکار (AOI) استفاده می‌ شود که به طور خودکار تمامی بردها را برای عیوب احتمالی بررسی می ‌کند.

آماده‌ سازی برای مونتاژ قطعات

پس از چاپ PCB و تایید صحت آن، نوبت به نصب قطعات الکترونیکی می‌رسد. در این مرحله، قطعات مختلف مانند مقاومت‌ها، ترانزیستورها، و خازن‌ها بر روی برد نصب می‌شوند. این مرحله به دقت و تخصص بالا نیاز دارد، زیرا قرارگیری دقیق هر قطعه بر روی مدار به درستی عملکرد برد بستگی دارد.

پوشش ‌دهی نهایی و تست ‌های عملیاتی

در پایان پس از نصب قطعات، پوشش ‌دهی نهایی برد انجام می‌ شود تا از آن در برابر آسیب ‌های احتمالی مثل خوردگی و آسیب‌ های محیطی محافظت شود. سپس تست ‌های نهایی برای ارزیابی عملکرد مدار انجام می ‌شود.

نکات کلیدی برای موفقیت در چاپ  PCB

دقت در طراحی:

 طراحی دقیق مدارها و انتخاب درست مواد برای ساخت PCB از اهمیت ویژه ‌ای برخوردار است.

کیفیت مواد و دستگاه‌ ها:

 استفاده از مواد با کیفیت و دستگاه ‌های پیشرفته می‌ تواند به تولید بردهای با کیفیت کمک کند.

آزمایش و تست‌ های مداوم:

 بررسی کیفیت در هر مرحله و انجام تست ‌های مداوم از آسیب‌ های احتمالی جلوگیری می‌کند.

انواع مختلف برد مدار چاپی PCB

برد مدار چاپی PCB به طور کلی به دسته ‌های مختلفی تقسیم می ‌شود که هرکدام ویژگی ‌ها و کاربردهای خاص خود را دارند. انتخاب نوع مناسب برای هر پروژه بستگی به نیازهای فنی، هزینه و شرایط خاص استفاده دارد. در این بخش، به معرفی انواع مختلف PCB خواهیم پرداخت:

بردهای تک لایه Single-Sided PCB

ساده ‌ترین نوع PCB، بردهای تک لایه هستند که تنها یک سطح مسی دارند. این نوع برد معمولاً برای مدارهای ساده و ارزان ‌قیمت استفاده می ‌شود. در این بردها، تمامی قطعات الکترونیکی بر روی یک سطح از برد قرار می‌گیرند و مسیرهای الکتریکی به صورت یک طرفه بر روی آن چاپ می‌ شوند.

کاربردها: این نوع بردها عمدتاً در دستگاه ‌های ساده مانند تلویزیون ‌ها، رادیوها و مدارهای کوچک الکترونیکی استفاده می ‌شوند.

بردهای دو لایه Double-Sided PCB

بردهای دو لایه به دو سطح مسی نیاز دارند که در هر دو طرف برد قرار می گیرند. این نوع PCB به دلیل انعطاف ‌پذیری بیشتر، برای مدارهای پیچیده ‌تر مناسب ‌تر است. در این بردها، امکان اتصال مسیرهای الکتریکی بین دو سطح وجود دارد و از پدهای حفره ‌ای برای اتصال لایه ‌ها استفاده می ‌شود.

کاربردها: این نوع بردها در مدارهایی استفاده می ‌شوند که نیاز به فضای بیشتری برای مسیرهای الکتریکی دارند و در دستگاه‌ های پیچیده ‌تری مانند کامپیوترها و سیستم ‌های صوتی پیشرفته کاربرد دارند.

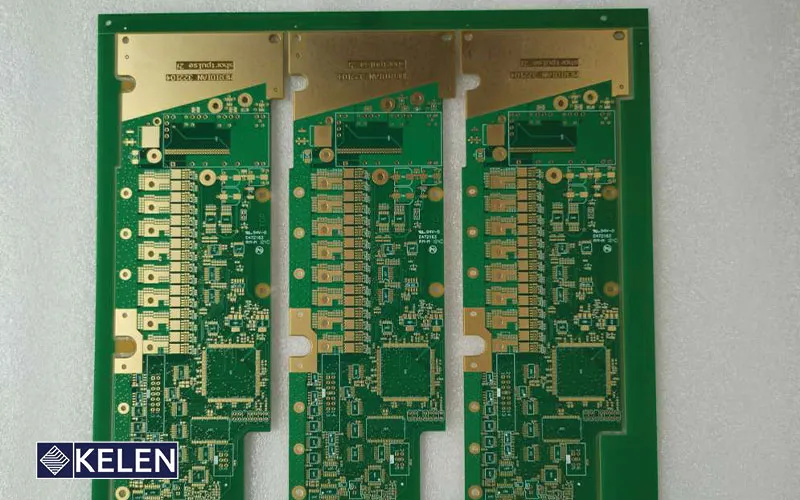

بردهای چند لایه Multilayer PCB

بردهای چند لایه از چندین لایه مسی تشکیل شده ‌اند که بین لایه ‌های عایق قرار دارند. این نوع بردها برای مدارهای بسیار پیچیده و با نیاز به اتصال ‌های بیشتر طراحی شده ‌اند. لایه ‌های مسی در این بردها به صورت عمودی بر روی یکدیگر قرار می‌گیرند، که امکان استفاده از فضای بیشتر و مسیرهای الکتریکی پیچیده‌ تر را فراهم می‌کند.

کاربردها: این نوع بردها در دستگاه‌هایی با پیچیدگی بالا مانند تلفن‌های همراه، کامپیوترها، سیستم‌های پزشکی پیشرفته و تجهیزات مخابراتی استفاده می‌شوند.

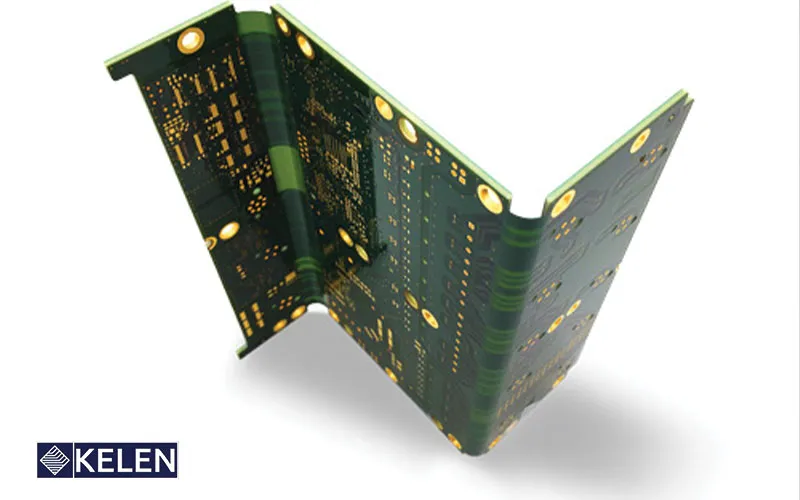

بردهای انعطاف ‌پذیر Flexible PCB

بردهای انعطاف ‌پذیر که به آن‌ها FPCB  نیز گفته می‌شود، از مواد نرم و انعطاف‌پذیر ساخته می‌ شوند که می ‌توانند به راحتی خم شوند و به شکل ‌های مختلف درآیند. این نوع بردها برای کاربردهایی که نیاز به تغییر شکل یا استفاده در فضاهای محدود دارند مناسب است.

کاربردها: این بردها در گوشی‌ های موبایل، ساعت ‌های هوشمند، وسایل پزشکی و سایر تجهیزات الکترونیکی که در محیط‌ های خاص یا کوچک قرار می‌گیرند، استفاده می ‌شوند.

بردهای سخت Rigid PCB

بردهای سخت معمولاً از مواد جامد و مقاوم مانند فایبرگلاس ساخته می ‌شوند. این بردها به دلیل مقاومت بالا و توانایی تحمل فشار و دماهای مختلف، برای بسیاری از پروژه ‌های صنعتی مناسب هستند.

کاربردها: این نوع بردها معمولاً در تجهیزات الکترونیکی صنعتی، دستگاه ‌های خودرویی و سیستم‌ های مخابراتی استفاده می ‌شوند.

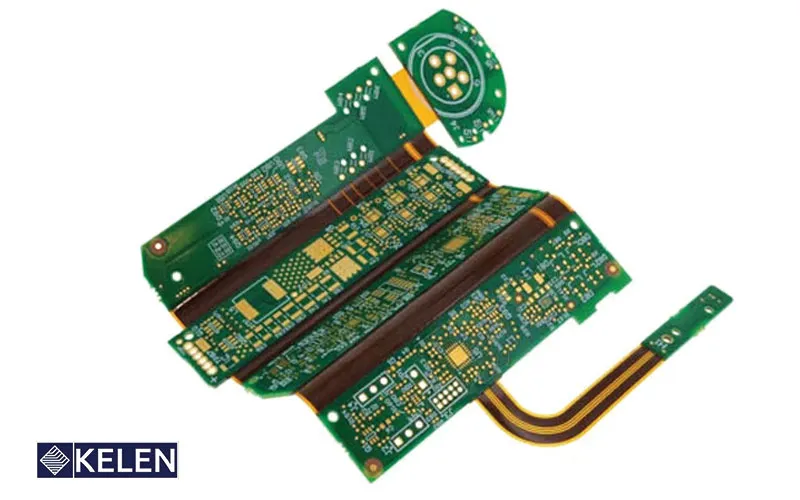

بردهای ترکیبی Rigid-Flex PCB

بردهای ترکیبی، ترکیبی از بردهای سخت و انعطاف ‌پذیر هستند که در آن‌ها برخی از بخش‌ ها سخت و برخی انعطاف ‌پذیر هستند. این نوع بردها از ترکیب بهترین ویژگی ‌های هر دو نوع برد سخت و انعطاف ‌پذیر بهره می ‌برند.

کاربردها: این نوع بردها در دستگاه‌ هایی که نیاز به انعطاف ‌پذیری در بعضی بخش ‌ها و استحکام در بخش ‌های دیگر دارند، مانند دستگاه‌ های پزشکی پیشرفته و ابزارهای الکترونیکی خاص استفاده می ‌شوند.

مواد و تکنولوژی ‌های مورد استفاده در چاپ  PCB

چاپ PCB فرآیندی پیچیده است که نیاز به مواد اولیه خاص و تکنولوژی ‌های پیشرفته دارد. انتخاب درست مواد و تکنولوژی ‌های مناسب برای چاپ PCB تأثیر زیادی بر کیفیت، عملکرد و هزینه تولید این بردها دارد. در این بخش به بررسی مهم ‌ترین مواد و تکنولوژی ‌هایی که در چاپ PCB به کار می ‌روند خواهیم پرداخت.

مواد پایه برای برد PCB

مواد پایه یا سایه برد، از مهم‌ترین اجزای تشکیل‌دهنده PCB هستند. این مواد باید ویژگی‌ هایی مانند مقاومت بالا در برابر دما، فشار و خوردگی را داشته باشند. رایج ‌ترین مواد پایه عبارتند از:

فایبرگلاس FR4:

 این ماده یکی از محبوب ‌ترین مواد پایه برای بردهای PCB است که به دلیل ویژگی ‌های مکانیکی و الکتریکی خوب در بیشتر  PCBها استفاده می ‌شود.

PTFE:

 برای کاربرد هایی که نیاز به مقاومت بسیار بالا در برابر دما دارند از این ماده استفاده می‌ شود.

پلی‌استر:

 در برخی از بردهای کم ‌هزینه‌ تر از پلی ‌استر به عنوان ماده پایه استفاده می ‌شود.

لایه‌ های مسی

یکی از اجزای اصلی PCB لایه ‌های مسی هستند که وظیفه انتقال جریان الکتریکی را بر عهده دارند. این لایه‌ ها معمولاً از مس با خلوص بالا ساخته می ‌شوند و در فرآیند چاپ  PCB، مسیرهای الکتریکی بر روی آن ‌ها چاپ می ‌شود.

لایه مسی با ضخامت مختلف: انتخاب ضخامت مس به نوع و کاربرد برد بستگی دارد. برای مدارهای با جریان بالا از مس با ضخامت بیشتر استفاده می ‌شود.

مواد حساس به نور Photomask

در فرآیند چاپ  PCB، مواد حساس به نور یا فتومسک ‌ها برای چاپ الگوهای الکترونیکی بر روی برد استفاده می ‌شوند. این مواد به کمک اشعه ماورای بنفش UV  تغییر حالت می ‌دهند و الگوهای دقیق و مورد نیاز برای مدار را روی سطح برد ایجاد می ‌کنند.

پپوشش ‌دهی نهایی Coating

پس از اتمام چاپ و نصب قطعات الکترونیکی، برد باید با مواد خاصی پوشش داده شود تا از آسیب ‌های محیطی، خوردگی و زنگ‌زدگی جلوگیری شود. پوشش‌های رایج شامل:

پوشش محافظ(Conformal Coating):

 برای محافظت از برد در برابر رطوبت و گرد و غبار استفاده می ‌شود.

قلع(Solder Mask):

 این پوشش برای محافظت از مسیرهای مسی در برابر سایش و آسیب ‌های مکانیکی به کار می ‌رود و معمولاً به رنگ سبز است.

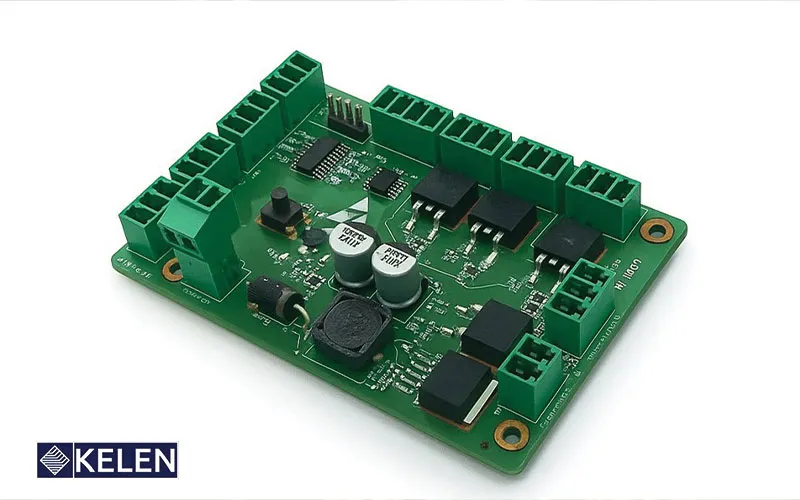

تکنولوژی ‌های چاپ  PCB

تکنولوژی ‌های مختلفی برای چاپ PCB وجود دارد که هرکدام ویژگی‌ ها و کاربردهای خاص خود را دارند:

روش فوتو لیتوگرافی:

 این روش برای چاپ دقیق ‌ترین الگوهای مدار روی سطح برد استفاده می‌ شود. در این روش از مواد حساس به نور و اشعه ماورای بنفش برای ایجاد الگوهای دقیق استفاده می ‌شود.

چاپ حرارتی (Heat Transfer Printing):

در این روش، الگوهای مدار توسط حرارت به سطح برد منتقل می ‌شوند. این روش برای تولید سریع و کم ‌هزینه  PCBها کاربرد دارد.

چاپ لیزری(Laser Printing):

در این روش از لیزر برای ایجاد الگوهای مدار بر روی سطح برد استفاده می ‌شود. این تکنولوژی دقت بالایی دارد و برای تولید PCB های با تراکم بالا مناسب است.

تکنولوژی‌ های پیشرفته:

چاپ PCB D3:

 این فناوری جدید به طراحان این امکان را می‌دهد که بردهای مدار چاپی را به صورت سه ‌بعدی طراحی و تولید کنند. این روش به سرعت در حال گسترش است و کاربردهای زیادی در صنایع پیشرفته مانند پزشکی و ارتباطات دارد.

چاپ انبوه(Mass Production):

 برای تولید  PCB ها به صورت انبوه از تکنولوژی ‌هایی مانند Screen Printing  و Soldering  استفاده می ‌شود. این تکنولوژی ‌ها برای تولید سریع و با حجم بالا به‌کار می‌ روند.

چگونه کیفیت چاپ PCB را تضمین کنیم؟

کیفیت چاپ PCB یکی از عوامل حیاتی در تولید بردهای مدار چاپی با عملکرد بالا است. هر اشتباه یا نقص در فرآیند چاپ می ‌تواند منجر به عملکرد ضعیف دستگاه‌ ها و حتی خرابی آن‌ ها شود. در این بخش به بررسی روش ‌هایی خواهیم پرداخت که به شما کمک می ‌کند تا کیفیت چاپ PCB را تضمین کنید.

استفاده از مواد با کیفیت بالا

انتخاب مواد اولیه با کیفیت نقش مهمی در تضمین کیفیت PCB دارد. به عنوان مثال، استفاده از فایبرگلاس با استانداردهای بالا یا مس با خلوص بالا برای لایه‌ های مسی می ‌تواند مقاومت و طول عمر PCB را افزایش دهد. مواد نامرغوب یا بی‌ کیفیت ممکن است باعث ایجاد خرابی یا مشکلات عملکردی در مدار شوند.

طراحی دقیق مدار

یکی از مهم‌ ترین مراحل در فرآیند چاپ  PCB، طراحی دقیق مدار است. استفاده از نرم ‌افزارهای حرفه ‌ای طراحی PCB مانند Altium Designer  یا Eagle  می ‌تواند به شما کمک کند تا طرح دقیقی برای برد خود ایجاد کنید. هر اشتباه در طراحی مدار می ‌تواند منجر به نقص در عملکرد نهایی برد شود، بنابراین دقت در این مرحله بسیار حائز اهمیت است.

استفاده از تجهیزات پیشرفته برای چاپ

استفاده از دستگاه‌ ها و تجهیزات پیشرفته برای چاپ PCB یکی دیگر از عوامل مهم در تضمین کیفیت است. دستگاه‌ های چاپ لیزری، فوتو لیتوگرافی و دستگاه‌ های بررسی خودکار (AOI) می ‌توانند به شما کمک کنند تا دقیق ‌ترین و با کیفیت ‌ترین بردهای مدار چاپی را تولید کنید. استفاده از تجهیزات قدیمی یا با دقت پایین ممکن است موجب بروز نقص در چاپ و عملکرد نهایی برد شود.

آزمایش و تست بردها

پس از تولید هر برد  PCB، باید آن را تحت آزمایش و تست ‌های مختلف قرار داد تا اطمینان حاصل شود که عملکرد آن به درستی انجام می ‌شود. تست‌ های خودکار مانند AOI (Automated Optical Inspection) برای بررسی دقیق بردها و شناسایی مشکلات احتمالی بسیار مفید هستند. همچنین، انجام آزمایش‌ های عملیاتی می ‌تواند مشکلاتی مانند اتصال ‌های ضعیف، نواقص مسی و مشکلات دیگر را شناسایی کند.

کنترل کیفیت در هر مرحله

برای تضمین کیفیت، باید کنترل کیفیت در هر مرحله از فرآیند چاپ انجام شود. این کنترل ‌ها شامل بررسی طراحی، مواد اولیه، دستگاه‌ های چاپ، و کیفیت نهایی برد است. با انجام این بررسی‌ها در هر مرحله، می ‌توانید مشکلات احتمالی را قبل از تولید انبوه شناسایی و برطرف کنید.

تست‌ های محیطی و حرارتی

آزمایش بردهای مدار چاپی تحت شرایط محیطی مختلف مانند دما و رطوبت، برای ارزیابی مقاومت آن‌ ها در شرایط واقعی بسیار مهم است. همچنین انجام تست‌ های حرارتی برای بررسی تحمل برد در برابر تغییرات دمایی از اهمیت ویژه‌ ای برخوردار است. این تست ‌ها به شما کمک می ‌کنند تا مطمئن شوید که برد در تمام شرایط عملکرد صحیحی دارد.

مزایا و معایب چاپ PCB در مقایسه با روش‌های دیگر

چاپ PCB یکی از محبوب ‌ترین روش‌ها برای ساخت بردهای مدار چاپی است، اما مانند هر تکنولوژی دیگری، مزایا و معایب خاص خود را دارد. در این بخش مزایا و معایب چاپ PCB را در مقایسه با روش ‌های دیگر مانند چاپ دستی یا تکنولوژی‌ های سنتی بررسی خواهیم کرد.

مزایای چاپ PCB

دقت و کیفیت بالا

یکی از بزرگ ‌ترین مزایای چاپ PCB، دقت بالای آن است. با استفاده از فناوری ‌های پیشرفته مانند فتولیتوگرافی و چاپ لیزری، می ‌توان مدارهایی با دقت بسیار بالا و تراکم زیاد تولید کرد. این دقت در تولید قطعات الکترونیکی بسیار حساس ضروری است و در مقایسه با روش‌ های قدیمی ‌تر مثل چاپ دستی یا چاپ با استفاده از دستگاه‌ های قدیمی قابل توجه است.

کاهش هزینه ‌های تولید در تعداد بالا

چاپ PCB در مقایسه با روش ‌های دیگر برای تولید انبوه مقرون به صرفه ‌تر است. در تولید انبوه هزینه تولید هر واحد کاهش می ‌یابد و این امر باعث می ‌شود که چاپ PCB به یک گزینه اقتصادی برای تولید بردهای مدار چاپی با حجم بالا تبدیل شود.

سرعت بالا در تولید

چاپ PCB با استفاده از دستگاه ‌های پیشرفته به شما این امکان را می  ‌دهد که در زمان کوتاهی تعداد زیادی برد تولید کنید. این سرعت در مقایسه با روش ‌های سنتی مانند مونتاژ دستی یا استفاده از ماشین ‌آلات قدیمی بسیار بیشتر است.

امکان سفارشی ‌سازی

چاپ PCB امکان سفارشی ‌سازی دقیق برای هر پروژه را فراهم می ‌آورد. شما می‌ توانید بردهایی با اندازه‌ ها، شکل‌ ها و پیچیدگی ‌های مختلف طراحی کنید که این انعطاف ‌پذیری در روش‌ های سنتی موجود نیست.

معایب چاپ PCB

هزینه اولیه بالا

یکی از معایب چاپ PCB، هزینه بالای تجهیزات و فرآیندهای اولیه است. خرید دستگاه ‌های پیشرفته برای چاپ PCB و مواد اولیه با کیفیت می ‌تواند هزینه زیادی به همراه داشته باشد. این هزینه‌ ها می ‌توانند در پروژه‌ های کوچک یا مقیاس پایین به یک چالش تبدیل شوند.

نیاز به تخصص بالا

برای طراحی و تولید PCB‌های با کیفیت، نیاز به تخصص و تجربه بالا در زمینه الکترونیک و طراحی مدار دارید. افراد تازه‌ کار ممکن است در طراحی مدار و انتخاب مواد مناسب با چالش ‌های زیادی روبه‌ رو شوند.

محدودیت در تولید بردهای بسیار پیچیده

با وجود پیشرفت‌ های زیادی که در چاپ PCB حاصل شده، برخی از بردهای بسیار پیچیده هنوز نمی‌ توانند به راحتی با این روش تولید شوند. برای تولید مدارهای خیلی پیچیده ممکن است نیاز به روش‌ های دیگر یا تغییرات قابل توجهی در طراحی باشد.

محدودیت ‌هایی در تولید بردهای با تعداد لایه‌ های بالا

برخی از تکنیک‌ های چاپ PCB ممکن است محدودیت‌ هایی در تولید بردهای با تعداد لایه‌ های بالا داشته باشند. بردهای چند لایه نیازمند تکنیک ‌ها و تجهیزات پیشرفته‌ تری هستند که ممکن است هزینه ‌های بالاتری داشته باشند.

چاپ PCB در صنایع مختلف و کاربردهای آن

بردهای مدار چاپی pcb بخش جدایی ‌ناپذیر از دستگاه ‌های الکترونیکی هستند و در صنایع مختلف کاربردهای فراوانی دارند. از تجهیزات پزشکی گرفته تا دستگاه‌ های ارتباطی و خودرویی، PCB‌ها در بسیاری از زمینه‌ ها استفاده می ‌شوند. در این بخش به بررسی مهم ‌ترین صنایع و کاربردهای چاپ PCB خواهیم پرداخت.

صنعت الکترونیک و مصرفی

صنعت الکترونیک یکی از بزرگ ‌ترین صنایع مصرف‌کننده PCB‌هاست. از دستگاه‌ های خانگی ساده مانند تلویزیون‌ ها و رادیوها تا دستگاه‌ های پیشرفته ‌تری مانند تلفن ‌های همراه و کامپیوترها، همه نیاز به بردهای مدار چاپی دارند. طراحی دقیق و کیفیت بالای PCB‌ها در این صنعت برای عملکرد بهینه دستگاه‌ ها و همچنین کاهش هزینه‌ های تولید بسیار مهم است.

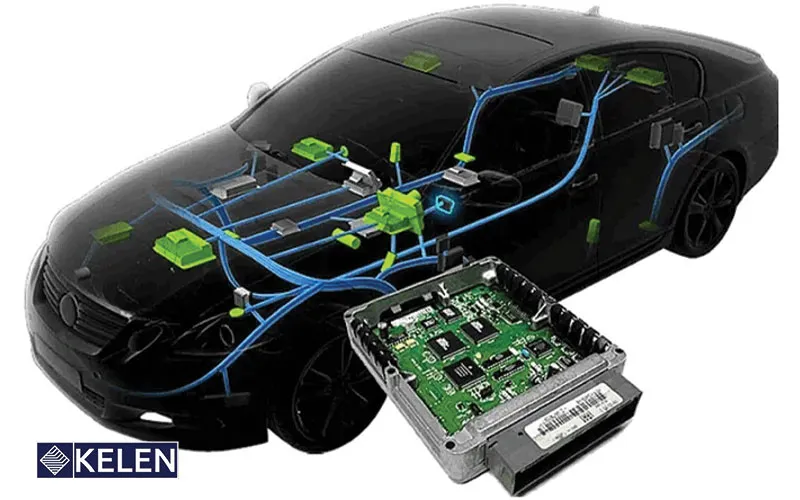

صنعت خودروسازی

خودروهای مدرن امروزی مجهز به سیستم‌ های الکترونیکی پیچیده ‌ای هستند که در آن ‌ها از PCB‌های پیشرفته استفاده می ‌شود. از سیستم ‌های الکترونیکی کنترل موتور گرفته تا سیستم‌ های امنیتی مانند ترمز ضد قفل ABS و کیسه‌ های هوای ایمنی، همگی از بردهای مدار چاپی برای اتصال قطعات الکترونیکی و مدیریت داده ‌ها استفاده می ‌کنند. استفاده از PCB‌ های با کیفیت در این صنعت به دلیل نیاز به دقت بالا و عملکرد بدون خطا بسیار حیاتی است.

صنعت پزشکی

در صنعت پزشکی، PCB‌ها در دستگاه‌ های پزشکی پیشرفته مانند دستگاه ‌های تصویربرداری، دستگاه‌ های نظارت بر سلامت و تجهیزات جراحی استفاده می ‌شوند. این بردها باید از استانداردهای بالای کیفیت، دقت و ایمنی برخوردار باشند، زیرا هرگونه نقص در عملکرد آن‌ها می‌تواند به مشکلات جدی برای بیمار منجر شود.

چگونه یک شرکت معتبر برای چاپ PCB انتخاب کنیم؟

انتخاب یک شرکت معتبر برای چاپ PCB یکی از مهم‌ ترین تصمیمات در فرآیند تولید بردهای مدار چاپی است. انتخاب نادرست ممکن است منجر به مشکلاتی مانند کیفیت پایین، تأخیر در تحویل، یا هزینه‌ های بالاتر شود. در این بخش، به بررسی نکات کلیدی برای انتخاب یک شرکت معتبر چاپ PCB خواهیم پرداخت.

تجربه و سابقه شرکت

اولین قدم برای انتخاب یک شرکت معتبر، بررسی تجربه و سابقه آن در زمینه چاپ PCB است. شرکتی که سال‌ ها تجربه در این حوزه داشته باشد، احتمالاً از تجهیزات به‌ روز و تیم حرفه ‌ای برخوردار است. همچنین سابقه موفق در پروژه‌ های مشابه می‌ تواند نشان‌ دهنده توانایی شرکت در ارائه خدمات با کیفیت باشد. برای مثال شرکت کارنو الکترونیک نصیر با سال‌ ها تجربه در این صنعت، توانسته است خدمات چاپ PCB با کیفیت بالا و مطابق با استانداردهای جهانی ارائه دهد.

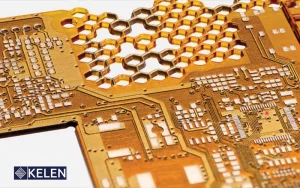

سفارش چاپ برد در مشهد

اینجا کلیک کنید

کیفیت مواد و تکنولوژی ‌های استفاده شده

یک شرکت معتبر باید از مواد اولیه با کیفیت بالا و تکنولوژی ‌های پیشرفته برای چاپ PCB استفاده کند. برای اطمینان از کیفیت تولید، بهتر است که از شرکت درخواست کنید تا اطلاعاتی درباره مواد پایه، لایه‌های مسی و سایر متریال ‌های استفاده شده در فرآیند چاپ ارائه دهد. همچنین، تکنولوژی ‌هایی مانند فتو لیتوگرافی، چاپ لیزری و چاپ ۳D باید به ‌روز و دقیق باشند. شرکت کارنو الکترونیک نصیر از بهترین مواد اولیه و پیشرفته‌ ترین تکنولوژی‌ ها برای تولید PCB‌ های با کیفیت استفاده می ‌کند

گواهینامه‌ ها و استاندارد های کیفیت

بررسی گواهینامه‌ ها و استانداردهای کیفیت شرکت از اهمیت ویژه ‌ای برخوردار است. شرکت ‌هایی که از گواهینامه ‌های بین ‌المللی مانند ISO 9001 برخوردار هستند، نشان ‌دهنده این هستند که فرآیندهای تولید و کنترل کیفیت در این شرکت‌ ها مطابق با استانداردهای جهانی انجام می ‌شود. این امر می‌ تواند تضمینی برای کیفیت بالای خدمات و محصولات ارائه ‌شده باشد. به عنوان نمونه، کارنو الکترونیک نصیر با داشتن گواهینامه‌ های معتبر، اطمینان از کیفیت بالای محصولات خود را به مشتریان ارائه می ‌دهد.

تست و ارزیابی کیفیت

یک شرکت معتبر باید امکانات لازم برای تست و ارزیابی کیفیت PCB ‌ها را داشته باشد. از جمله آزمایش ‌هایی که در این فرآیند انجام می ‌شود می‌توان به آزمایش‌های خودکار AOI و آزمایش ‌های عملیاتی اشاره کرد. این تست ‌ها به‌طور دقیق نقص ‌های احتمالی بردها را شناسایی می ‌کنند و از بروز مشکلات در مراحل بعدی جلوگیری می ‌کنند. شرکت کارنو الکترونیک نصیر با استفاده از تجهیزات پیشرفته و تست‌ های دقیق، کیفیت PCB‌ها را در هر مرحله از تولید تضمین می ‌کند.

توانایی در تولید مقادیر مختلف

برخی از شرکت ‌ها تنها توانایی تولید بردهای مدار چاپی در مقادیر کم یا متوسط را دارند، در حالی که برخی دیگر می‌ توانند تولید انبوه انجام دهند. بسته به نیاز شما، باید شرکتی را انتخاب کنید که توانایی تولید بردهای PCB با حجم و پیچیدگی مورد نیاز شما را داشته باشد. همچنین، برای سفارش‌ های با حجم بالا، شرکت باید قادر به تأمین محصولات در زمان مناسب و با قیمت مناسب باشد. کارنو الکترونیک نصیر توانایی تولید PCB‌ ها در مقیاس‌ های مختلف، از نمونه‌ سازی تا تولید انبوه را دارد.

پشتیبانی و خدمات مشتری

پشتیبانی و خدمات مشتری یکی دیگر از نکات کلیدی در انتخاب شرکت چاپ PCB است. یک شرکت معتبر باید پشتیبانی قوی و مشاوره فنی ارائه دهد تا در صورت بروز هرگونه مشکل یا سوال، مشتریان بتوانند به راحتی با آن ‌ها ارتباط برقرار کنند. علاوه بر این، داشتن پشتیبانی فنی می‌ تواند به شما در انتخاب مواد، طراحی مدار و تست‌ های مختلف کمک کند. کارنو الکترونیک نصیر با تیم پشتیبانی حرفه‌ ای خود، در هر مرحله از فرآیند تولید در کنار شما خواهد بود.

قیمت و زمان تحویل

قیمت و زمان تحویل نیز عوامل مهمی در انتخاب شرکت چاپ PCB هستند. البته باید توجه داشته باشید که قیمت پایین همیشه به معنای کیفیت پایین نیست، اما در عین حال قیمت‌ های خیلی پایین ممکن است نشانه ‌ای از استفاده از مواد بی‌کیفیت یا فرآیند های غیر حرفه ‌ای باشند. به همین دلیل، باید بین قیمت و کیفیت تعادل برقرار کنید. همچنین زمان تحویل به‌ موقع و بدون تأخیر از اهمیت بالایی برخوردار است. کارنو الکترونیک نصیر به ‌عنوان یک شرکت معتبر، زمان تحویل دقیق و قیمت ‌های رقابتی را به مشتریان خود ارائه می ‌دهد.

صنعت مخابرات و ارتباطات

تجهیزات مخابراتی مانند تلفن ‌های همراه، روترها، آنتن‌ ها و سایر دستگاه‌ های ارتباطی به  PCB‌هایی نیاز دارند که قادر به انتقال داده ‌ها و سیگنال ‌ها با سرعت و دقت بالا باشند. این بردها باید توانایی تحمل شرایط مختلف محیطی و دمایی را داشته باشند، زیرا تجهیزات مخابراتی معمولاً در شرایط مختلف و گاهی سخت کار می ‌کنند.

صنعت فضایی و دفاعی

PCB‌ ها در صنعت فضایی و دفاعی برای تجهیزات حساس و پیشرفته ‌ای مانند ماهواره‌ ها، سیستم‌ های راداری و تجهیزات ارتباطی نظامی مورد استفاده قرار می‌ گیرند. در این صنایع، دقت و کیفیت بسیار اهمیت دارد و  PCB‌ها باید قادر به تحمل شرایط سخت مانند دماهای بسیار بالا و پایین، فشارهای شدید و تابش ‌های رادیواکتیو باشند.

صنعت انرژی و الکتریکی

در صنعت انرژی، PCB ‌ها در تجهیزات مختلف مانند مبدل‌ های انرژی، سیستم‌ های کنترل، و دستگاه‌ های نظارت بر انرژی استفاده می ‌شوند. این بردها باید توانایی مدیریت بارهای الکتریکی سنگین و انتقال داده‌ ها به طور دقیق و بدون خطا را داشته باشند. همچنین، PCB‌ های مقاوم در برابر گرما و شرایط محیطی مختلف در این صنعت کاربرد دارند.

سوالات متداول درباره چاپ PCB

در این بخش به سوالات متداول و رایجی که ممکن است در فرآیند چاپ PCB برای افراد و شرکت ‌ها پیش آید پاسخ خواهیم داد. این سوالات می‌ توانند به شما کمک کنند تا اطلاعات بیشتری در مورد چاپ PCB به ‌دست آورید و فرآیند تولید را بهتر درک کنید.

چاپ PCB چه مدت طول می ‌کشد؟

زمان تولید PCB بستگی به پیچیدگی طراحی، تعداد لایه ‌ها و میزان سفارش دارد. برای سفارش ‌های کوچک و طراحی‌ های ساده ممکن است تنها چند روز زمان لازم باشد. اما برای تولید انبوه یا طراحی ‌های پیچیده ‌تر ممکن است این زمان به چند هفته افزایش یابد. معمولاً شرکت ‌هایی مانند کارنو الکترونیک نصیر زمان تحویل دقیق و به ‌موقع را به مشتریان خود اعلام می ‌کنند.

آیا می ‌توانم یک نمونه از PCB طراحی شده را قبل از تولید انبوه سفارش دهم؟

بله، بسیاری از شرکت ‌های چاپ PCB مانند کارنو الکترونیک نصیر امکان تولید نمونه برای آزمایش و بررسی کیفیت را فراهم می ‌کنند. این روش به شما این امکان را می‌ دهد تا قبل از شروع تولید انبوه از عملکرد برد مدار چاپی اطمینان حاصل کنید و در صورت نیاز تغییرات لازم را اعمال کنید.

آیا  PCB‌ها نیاز به آزمایش دارند؟

بله، بعد از تولید هر PCB باید تست ‌های مختلفی انجام شود تا از کیفیت آن اطمینان حاصل گردد. این تست ‌ها می ‌توانند شامل آزمایش ‌های خودکار AOI برای بررسی دقت مدارها و آزمایش ‌های عملیاتی برای ارزیابی عملکرد نهایی باشند. شرکت‌ های معتبر مانند کارنو الکترونیک نصیر برای هر برد، تست‌ های دقیق کیفیت را انجام می ‌دهند تا از سلامت و کارایی آن مطمئن شوند.

چرا از PCB چند لایه استفاده می ‌شود؟

 PCB‌های چند لایه برای مدارهایی که نیاز به پیچیدگی بالاتر یا اتصال‌ های بیشتر دارند، استفاده می‌ شوند. این نوع بردها اجازه می ‌دهند که فضای بیشتری برای قرار دادن مسیرهای الکتریکی در دسترس باشد. این نوع PCB ‌ها معمولاً در دستگاه ‌های پیچیده مانند کامپیوترها، تلفن‌ های همراه و دستگاه ‌های پزشکی پیشرفته کاربرد دارند.

چگونه می ‌توانم کیفیت PCB ‌های تولیدی را بررسی کنم؟

برای بررسی کیفیت PCB ‌های تولیدی، شما می ‌توانید از روش ‌هایی مانند آزمایش ‌های بصری Visual Inspection، آزمایش ‌های خودکار AOI، و آزمایش ‌های عملکردی استفاده کنید. شرکت ‌های معتبر مانند کارنو الکترونیک نصیر معمولاً برای هر محصول، گزارشی از تست‌ ها و ارزیابی‌ ها را به مشتریان ارائه می ‌دهند.

چاپ PCB با چه تکنولوژی‌ هایی انجام می ‌شود؟

چاپ PCB معمولاً با استفاده از تکنولوژی ‌هایی مانند فتو لیتوگرافی، چاپ لیزری و چاپ ۳D انجام می ‌شود. این تکنولوژی ‌ها به تولید دقیق و سریع مدارهای پیچیده کمک می‌کنند. بسته به نیاز شما، شرکت ‌هایی مانند کارنو الکترونیک نصیر از بهترین تکنولوژی ‌ها برای چاپ و تولید PCB استفاده می ‌کنند.

آیا می ‌توان از PCB برای پروژه ‌های کوچک استفاده کرد؟

بله،  PCB‌ها برای پروژه‌ های کوچک مانند نمونه ‌سازی اولیه بسیار مناسب هستند. شما می ‌توانید برای تست و ارزیابی مدارهای خود از PCB‌های تک لایه یا دو لایه استفاده کنید. بسیاری از شرکت ‌ها مانند کارنو الکترونیک نصیر این امکان را به شما می ‌دهند که برای پروژه‌ های کوچک و آزمایشی،  PCB‌ های با کیفیت بالا تولید کنید.

آینده و روندهای جدید در چاپ PCB

صنعت چاپ PCB به سرعت در حال پیشرفت است و با توجه به نیازهای جدید بازار و تکنولوژی ‌های نوین روندهای جدیدی در این زمینه در حال ظهور هستند. در این بخش به بررسی برخی از مهم‌ ترین روندها و تحولات آینده در صنعت چاپ PCB خواهیم پرداخت.

چاپ pcb D3

یکی از بزرگ ‌ترین تحولات در صنعت چاپ PCB، استفاده از چاپ ۳D برای تولید بردهای مدار چاپی است. این تکنولوژی به تولیدکنندگان این امکان را می ‌دهد که  PCB‌ها را به صورت سه ‌بعدی و با دقت بسیار بالا تولید کنند. چاپ ۳D می‌تواند پیچیدگی ‌های طراحی را کاهش داده و به طراحان این امکان را می ‌دهد که  PCB‌ها را در شکل‌ ها و اندازه ‌های متنوع ‌تری تولید کنند. این روند در حال گسترش است و انتظار می ‌رود در آینده به یکی از روش ‌های اصلی تولید PCB تبدیل شود.

مواد جدید برای چاپ PCB

استفاده از مواد جدید در چاپ PCB در حال گسترش است. مواد پیشرفته مانند کامپوزیت‌ ها و مواد انعطاف‌پذیر به طراحان این امکان را می ‌دهند که بردهای مدار چاپی با ویژگی ‌های جدیدی مانند انعطاف ‌پذیری بیشتر، مقاومت بالا و کارایی بیشتر تولید کنند. همچنین استفاده از نانو مواد برای چاپ PCB‌ها می‌ تواند به افزایش عملکرد و کاهش هزینه‌ ها کمک کند.

چاپ PCB با استفاده از لایه‌ های بسیار نازک

در آینده، با پیشرفت تکنولوژی، امکان چاپ  PCB‌هایی با لایه‌ های بسیار نازک و با دقت ‌های بالاتر فراهم خواهد شد. این نوع  PCB‌ها به طراحان این امکان را می ‌دهند که بردهای پیچیده‌ تر و با تراکم بیشتری از قطعات الکترونیکی بسازند. این روند به ویژه در دستگاه‌ هایی که نیاز به فضای محدود دارند مانند گوشی ‌های هوشمند و دستگاه ‌های پوشیدنی اهمیت زیادی خواهد داشت.

چاپ  PCB‌های انعطاف ‌پذیر و قابل حمل

استفاده از  PCB‌های انعطاف ‌پذیر در حال افزایش است و این روند احتمالاً در آینده رشد بیشتری خواهد داشت.  PCB‌های انعطاف ‌پذیر به دلیل ویژگی ‌هایی مانند وزن سبک، انعطاف ‌پذیری بالا و قابلیت قرارگیری در فضاهای محدود در صنایع مختلفی مانند صنعت پوشیدنی، مدیریت انرژی و حسگرها کاربرد خواهند داشت. این تکنولوژی تحول عظیمی در دستگاه ‌های قابل حمل و کوچک خواهد داشت.

هوش مصنوعی و چاپ PCB

هوش مصنوعی AI به عنوان یکی از تکنولوژی ‌های نوین در حال ورود به صنعت چاپ PCB است. استفاده از AI در فرآیند طراحی و تولید PCB‌ها می ‌تواند به طراحان کمک کند تا سریع‌ تر و دقیق ‌تر طراحی کنند و خطاها را کاهش دهند. همچنین با استفاده از AI می ‌توان به بهینه‌سازی فرآیندهای تولید و تست ‌های کیفیت کمک کرد.

چاپ PCB با سرعت و دقت بالاتر

یکی از روندهای مهم در آینده، افزایش سرعت و دقت در فرآیند چاپ PCB است. با استفاده از تکنولوژی ‌های نوین، می‌ توان تولید PCB ‌ها را سریع‌ تر و با دقت بالاتری انجام داد. این پیشرفت ‌ها می ‌توانند به کاهش هزینه ‌های تولید و همچنین بهبود کیفیت نهایی محصول کمک کنند.

ادغام PCB با سایر فناوری ‌ها

در آینده، انتظار می ‌رود که PCB‌ها به بخشی از دستگاه‌ های پیشرفته ‌تر مانند حسگرها، مدارهای الکترونیکی ۳D و سیستم‌های RFID تبدیل شوند. این تحولات می ‌توانند به ایجاد PCB ‌های هوشمند و یکپارچه با سایر سیستم‌ ها کمک کنند.
